说明
本文档主要作为SMARTCT-E600P超融合智慧终端（后文简称“终端”或“SMARTCT-E600P”、“网关”）产品开局调试指导，方便现场调测人员快速上手，网络规划、平台端空间创建应根据项目信息、实际网络情况进行科学合理部署。 部分功能第一次搭建时使用需要前置条件，请耐心阅读按照流程逐步开通。
【第一章】产品连接
【1.1】终端场景应用拓扑（重要）
目前终端主要有以下两种产品连接拓扑，实施和调试前，应确定当前空间场所（教室）使用哪种拓扑。

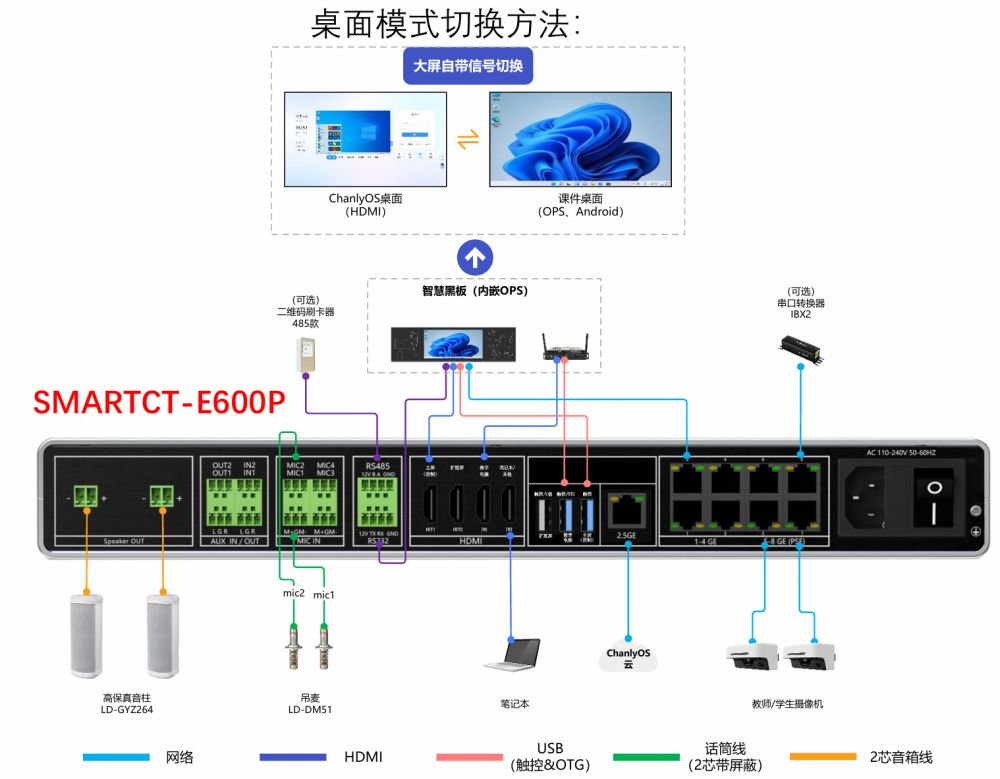

【1.1.1】场景拓扑一

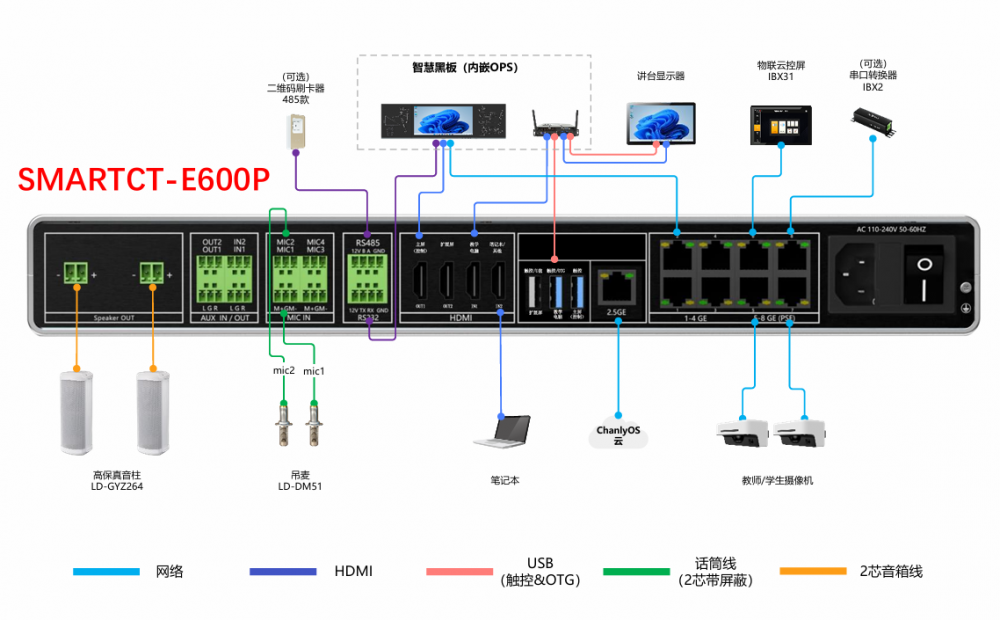

【1.1.2】场景拓扑一
【1.2】终端接口规范
| 接口外观 | 接口名称 | 功能 |
|---|---|---|
 |
MIC1~4 | MIC1~2连接吊麦，MIC3~4连接桌面鹅颈麦等，提供48V幻象供电。仅支持平衡信号输入，切勿将不平衡的麦克风或电缆连接。 |
 |
Speaker OUT | 1路 (左右声道 )，2x120W/8Ω功放输出 |
 |
AUX IN1/IN2 | 用于连接电脑、第三方桌面/无线话筒，采集音频信号。支持非平衡线路信号输入。 |
 |
AUX OUT1/OUT2 | OUT1可接第三方录播、会议系统，输出非平衡信号，提供声音输出。OUT2 与Speaker out共享同一输出通道，输出非平衡信号，可连接第三方功放。 |
 |
RS232 | 可连接RS232串口控制设备，支持对设备进行控制一般接带RS232的录播主机、大屏等。提供12VDC供电。 |
